Beschreibung

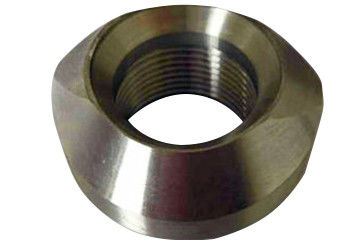

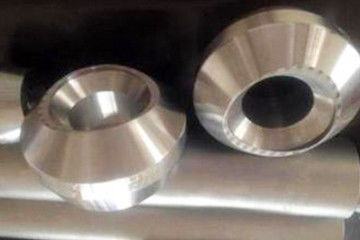

Olet wird auch Olet-Sitz, Sattel und Sattelart Rohrverbindung genannt. Es wird hauptsächlich für die Verstärkung von Fitting der Niederlassungsverbindung anstelle der Niederlassungsverbindungsarten wie Verringerung des T-Stücks, der Verstärkungsplatte und der Verstärkung des Rohrabschnitts verwendet. Das Olet hat die hervorragenden Vorteile der Sicherheit, der Zuverlässigkeit, der Kostenaufstellung, des einfachen Baus, der Verbesserung des mittleren Flusskanals, der Reihe Standardisierung und des bequemen Entwurfs und der Auswahl.
Besonders im Hochdruck, in der hohen Temperatur, im Großen Durchmesser und starken in den Wandrohrleitungen, der in zunehmendem Maße benutzt wird, um die traditionelle Olet-Verbindungsmethode zu ersetzen. Das Hauptteil des Olet wird von den hochwertigen Schmieden mit dem gleichen Material wie das Rohr, einschließlich Kohlenstoffstahl-, legiertenstahl, Edelstahl, etc. gemacht.
Spezifikation
Standard: MSS sp-97, GB/t19326 Q/FG11 und andere Standards.
Material: SS304,304L316,316L USW.
drei Arten Verbindung: Kolbenschweißensverbindung, Sockelschweißensverbindung u. verlegte Verbindung.
Art von Olet: Nipolet, Latrolet, Elbolet
|
Art
|
Verbundene Art
|
|
Sockel GB19326 geschweißt
|
Rohrgewinde GBs 19326
|
GB 19326 Kolben-geschweißt
|
|
Standard
|
SOLENOID (MSS SP-97 Q.TG11)
|
TOL (MSS SP-97 Q, FG12)
|
WOL (MSS SP-97 Q/FG13)
|
|
Nipolet
|
SNL (Q.TG/14)
|
TNL (Q.FG14, SHB-PO1)
|
WNL (Q/FG14)
|
|
(45°) Latrolet
|
SEL (Q.TG/15)
|
TLL (Q/FGlx SHB-PO1)
|
WERDEN SIE (Q/FG15)
|
|
(1 5D) Elbolet
|
|
TELEFON (Q/FG1Q SHB-PO1)
|
WEL (Q/FG16)
|
Technisches Leistungsblatt
Asphaltieren Sie t-Kolben-Schweißen Olet-Edelstahl-FittingsLeistungsblatt
| Nenndurchmesser |
Nenndurchmesser des entsprochenen Hauptrohres |
L |
E |
| Millimeter |
in |
Millimeter |
in |
Geschlechtskrankheit |
XS |
xxs |
Geschlechtskrankheit |
XS |
XXS |
| 6 |
1/8 |
20 |
3/4 |
15,9 |
- |
- |
15,9 |
- |
- |
| 8 |
1/4 |
20 |
3/4 |
15,9 |
- |
- |
15,9 |
- |
- |
| 10 |
3/8 |
25 |
1 |
19,1 |
- |
- |
19,1 |
- |
- |
| 15 |
1/2 |
32 |
1.1/4 |
19,1 |
19,1 |
28,6 |
23,8 |
23,8 |
14,3 |
| 20 |
3/4 |
40 |
1.1/2 |
22,2 |
22,2 |
31,8 |
302 |
30,2 |
19,1 |
| 25 |
1 |
40 |
1.1/2 |
27,0 |
27,0 |
38,1 |
36,5 |
36,5 |
25,4 |
| 32 |
1.1/4 |
65 |
2.1/2 |
31,8 |
31,8 |
44,5 |
44,5 |
44,5 |
33,3 |
| 40 |
1.1/2 |
65 |
2.1/2 |
33,3 |
33,3 |
50,8 |
50,8 |
50,8 |
38,1 |
| 50 |
2 |
80 |
3 |
38,1 |
38,1 |
58,6 |
65,1 |
65,1 |
42,9 |
| 60 |
2.1/2 |
100 |
4 |
41,3 |
41,3 |
61,9 |
762 |
76,2 |
54,0 |
| 80 |
3 |
125 |
5 |
44,5 |
44,5 |
73,0 |
93,7 |
93,7 |
77,0 |
| 90 |
3.1/2 |
150 |
6 |
47,0 |
47,0 |
- |
10L6 |
101,6 |
- |
| 100 |
4 |
150 |
6 |
50,8 |
50,8 |
84,1 |
120,7 |
120,7 |
98,4 |
| 125 |
5 |
200 |
8 |
57,2 |
57,2 |
93,7 |
141,3 |
141,3 |
122,2 |
| 150 |
6 |
200 |
8 |
60,3 |
77,8 |
104,8 |
169,9 |
169,9 |
146,1 |
| 200 |
8 |
250 |
10 |
69,9 |
98,4 |
- |
220,7 |
220,7 |
- |
| 250 |
10 |
300 |
12 |
77,8 |
93,7 |
- |
274,6 |
265,1 |
- |
| 300 |
12 |
350 |
14 |
85,7 |
103,2 |
- |
325,4 |
317,5 |
- |
| 350 |
14 |
400 |
16 |
88,9 |
100,0 |
- |
357,2 |
350,9 |
- |
Anwendung
1, dort sind Sonderregelungen für Rohrleitungsmaterialien im Entwurf von Rohrleitungsniederlassungen.
2, das Hauptrohr hat klare technische Regelungen für verschiedene Arten von Olets, das die Regelungen für Rohrleitungsmaterialgrad genannt wird.
3 im Allgemeinen großer Durchmesser Olet (mehr als 1/2 des Hauptrohres) wird durch Standardt-stück angeschlossen, während Olet mit kleinem Durchmesser durch Olet-Satz angeschlossen wird, der im Ausland weit verbreitet ist und relevante Standards in China hat.
4, Olet mit kleinem Durchmesser wird verwendet, das zu den Stärke- und Druckanforderungen nützlich ist. Das Rohr ist entsprechend Standards hergestellt, sicher und zuverlässig.
Paket
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove besonders angefertigt
Lieferfrist
Unsere Metall-Olet-Edelstahl-Fittingsfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 45days für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
