Beschreibung

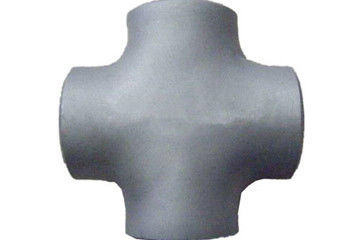

Kolben geschweißtes Kreuz ist eine Art Stahlfitting, die durch das heiße Drücken oder Schmieden gebildet werden. Seine Verbindungsform ist, direkt zu stoßen, das Kreuz mit Stahlrohr zu schweißen. Die Hauptherstellungsstandards des Kolben geschweißten Kreuzes sind GBs/t12459, GB/T13401, ASME b16.9, sh3408, sh3409, Hektogramm/t21635, Hektogramm/t21631, Sy/t0510.
Kolben geschweißtes Kreuz kann in gleichen Durchmesser unterteilt werden und Verringerungsdurchmesser. Das Düsenende des gleichen Durchmesserkreuzes ist die selbe Größe; die HauptVerbindungsrohrgröße des rohres der Verringerung des Kreuzes ist die selbe, während die Düsengröße des Abzweigrohrs kleiner als die des Hauptrohres ist.
Kolben geschweißtes Kreuz ist eine Art Fitting verwendet an der Niederlassung des Rohres. Für den Herstellungskolben des nahtlosen Rohres sind geschweißtes Kreuz, dort zwei allgemein verwendete Prozesse: hydraulisches Ausbauchen und heißes Drücken.
Spezifikation
Standard: GB/ANSI /JIS/LÄRM
Größe: 1/2“ - 48" (DN15-DN1200)
Anwendung: Schließen Sie Rohre an
Eigenschaft
Wegen der Annahme des heißen gepressten Kolben geschweißten Kreuzes, wird die Tonnage der Ausrüstung erfordert für die materielle Formung verringert. Heißes Pressekolbenschweißenskreuz hat breite Anpassungsfähigkeit zu den Materialien, die für kohlenstoffarmen Stahl und andere Materialien passend ist; besonders für großen Durchmesser und starke Rohrwand, wird dieser Formungsprozeß normalerweise angenommen.
1. Kohlenstoffstahl, gegossener Stahl-, legierterstahl, Edelstahl, Kupfer-, Aluminiumlegierung, Plastik, auslaugendes Argon, PPC, etc.
2. Entsprechend dem Produktionsverfahren kann es in das Hochwinden, das Drücken, das Schmieden, das Werfen, etc. unterteilt werden.
3. Entsprechend dem Herstellungsstandard kann es in nationalen Standard, elektrischen Standard, Wasserstandard, amerikanischen Standard, deutschen Standard, japanischen Standard, russischen Standard, etc. unterteilt werden.
Technisches Leistungsblatt
Kohlenstoffstahl-technisches Leistungsblatt des Buttweld Installations-Kohlenstoffstahl-Kreuzes als unten:
| Nenndurchmesser |
Außendurchmesser |
Mitte zu beenden |
| D1 |
D2 |
| DN |
NPS |
Reihe A |
Reihe B |
Reihe A |
Reihe B |
C |
M |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Paket
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove fertigte besonders an.
Lieferfrist
Unsere flache Stahlfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 25 Tage für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
