Edelstahlkreuz ASME B16.9 des Edelstahl-316 Duplex-3/4
Beschreibung
Edelstahlkreuz ist eine Art Fitting verwendet an der Niederlassung der Rohrleitung. Für die Fertigung des Kreuzes mit nahtlosem Rohr, gibt es zwei allgemein verwendete Prozesse: hydraulisches Ausbauchen und heißes Drücken.
Das Edelstahlkreuz nimmt den Prozess des Drückens nach der Heizung an, die die Tonnage der Ausrüstung erfordert für die Materialformung verringert. Das Kreuz heißen Drückens hat breite Anpassungsfähigkeit zu den Materialien. Dieser Formungsprozeß wird normalerweise für das Kreuz mit großem Durchmesser und starker Rohrwand verwendet.
Spezifikation
Material: Edelstahl 304/316
Verbindung: Schnellkupplung, zum von Barb mit einem Schlauch zu bespritzen
Größen-Strecke: 1" bis 4" und 25.4mm-101.6mm
Öffnungsdruck: 1/3 bis 25 psig (0,02 bis Stange 1,7)
Betriebstemperatur: -10℉~400℉ (- 23℃~204℃)
Technisches Leistungsblatt
Edelstahldes kreuzes ASME B16.9 des Edelstahl-316 Duplex-3/4 technisches Leistungsblatt als unten:
| Norminal-Rohr-Größe (Zoll) |
Außendurchmesser |
Genter zu beenden |
| |
C |
M |
| 1/2 |
21,3 |
25,4 |
| 3/4 |
26,7 |
28,4 |
| 1 |
33,4 |
38,1 |
| 1 1/4 |
42,2 |
47,8 |
| 1 1/2 |
48,3 |
57,2 |
| 2 |
60,3 |
63,5 |
| 2 1/2 |
73 |
76,2 |
| 3 |
88,9 |
85,9 |
| 3 1/2 |
101,6 |
95,3 |
| 4 |
114,3 |
104,6 |
| 5 |
141,3 |
124 |
| 6 |
168,3 |
142,7 |
| 8 |
219,1 |
177,8 |
| 10 |
273,1 |
215,9 |
| 12 |
323,9 |
254 |
| 14 |
355,6 |
279,4 |
Eigenschaft
Edelstahlkreuz wird durch das heiße Drücken gebildet. Der Rohrfreie raum, der größer als der Querdurchmesser ist, wird zur Größe des Querdurchmessers flach gedrückt, und ein Loch ist am Teil des ausgedehnten Abzweigrohrs geöffnet.
Der Rohrfreie raum wird in das Formwerkzeug erhitzt und gesetzt, und der Würfel für das Zeichnen des Abzweigrohrs ist in den Rohrfreien raum installiert.
Unter der Aktion des Drucks, wird der Rohrfreie raum radial zusammengedrückt. Bei Radialkompression fließt das Metall zum Abzweigrohr und bildet ein Abzweigrohr unter der Spannung des Würfels.
Der ganze Prozess wird durch die Radialkompression des Rohrfreien raumes und den ausdehnenden Prozess des Abzweigrohrs gebildet.
Das Metall des heißen gepressten Querabzweigrohrs wird durch die Radialbewegung des Rohrfreien raumes kompensiert, also wird es auch Radialausgleichsprozeß genannt.
Anwendung
Edelstahlkreuz ist in den Großmachtkraftwerken, in der chemischen Industrie, in der Leichtindustrie, in der Metallurgie, im städtischen Bau, im Schiffbau, in der Erdgastechnik, in der Nahrungsmittelherstellung, in der Papierherstellung, in der Medizin und in anderen Industrien im In- und Ausland weitverbreitet.

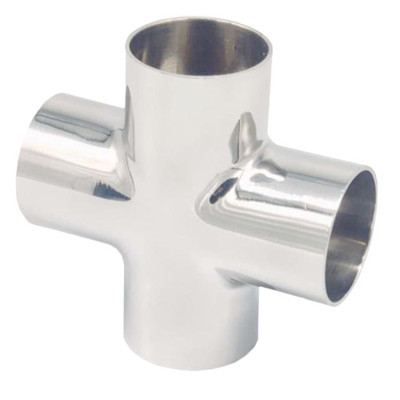

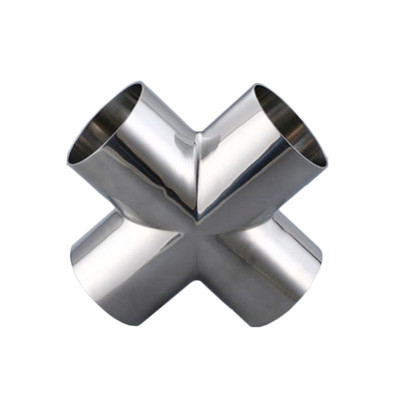

Produktbild
