Produktdetails:
|
| Produktname:: | Edelstahlkolbenschweißenskreuz | Größe:: | Größengleich |
|---|---|---|---|
| Größenstrecke:: | DN15-DN1200 | Anschlussmodus:: | Schweißen, Faden, Flansch |
| Verbindung: | Schweißen, Mann | Verpacken: | Holzetui |

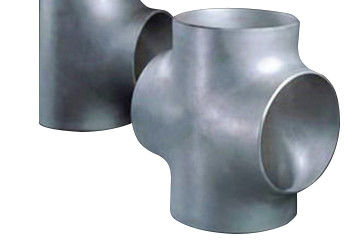

1, das Kreuz ist ein Rohrverbinder, der am Abzweigrohr des Hauptrohres benutzt wird. Das Quert-stück kann in gleichen Durchmesser unterteilt werden und Verringerungsdurchmesser.
2, die Düsenenden des gleichen Durchmesserkreuzt-stücks sind die selbe Größe; die Hauptdüsengröße des reduzierenden Quert-stücks ist die selbe, und die Düsengröße des Abzweigrohrs ist kleiner als die des Hauptrohres.
3, das Herstellungsverfahren des Kreuzes schließt hauptsächlich das hydraulische Ausbauchen und das heiße Drücken ein.
4, das hydraulische Ausbauchen des Quert-stücks ist, eine spezielle hydraulische Presse zu benutzen, um Flüssigkeit in den Rohrfreien raum mit dem gleichen Durchmesser wie das Quert-stück einzuspritzen.
5, die zwei horizontalen Seitenzylinder der hydraulischen Presse bewegen sich synchron, um zu verdrängen der Rohrfreie raum, das Volumen des Rohrfreien raumes wird kleiner, der flüssige Druck in den Zunahmen des Rohrfreien raumes.
6, der Metallmaterialfluß entlang den inneren Hohlraum des Würfels unter die doppelte Aktion des flüssigen Drucks im Seitenzylinder und das Rohr löschen und erweitern das Abzweigrohr.
7, die heiße Formung des Quert-stücks ist, den Rohrfreien raum flachzudrücken, der des Quert-stücks zur Größe des Durchmessers des Quert-stücks, und ein Loch in der Position des ausdehnenden Abzweigrohrs zu öffnen größer als der Durchmesser ist.
8, der Rohrfreie raum ist erhitzt gesetzt, gesetzt in das Formwerkzeug, und in den Würfel des ausdehnenden Abzweigrohrs; unter dem Effekt des Drucks.
9, der Rohrfreie raum wird radial, bei Radialkompression, das Metall fließt zur Richtung des Abzweigrohrs und bildet das Abzweigrohr unter der Ausdehnung des Würfels zusammengedrückt.
10, der hydraulische ausbauchende Prozess des Kreuzes können in einemmal mit hoher Produktions-Leistungsfähigkeit gebildet werden; weil der hydraulische ausbauchende Prozess des nahtlosen Kreuzes große Tonnage der Ausrüstung erfordert.
11, wird er hauptsächlich für die Fertigung des Standardwandstärkekreuzes kleiner als dn400 verwendet.
12, die Tonnage der Ausrüstung, die für den Prozess heißen Drückens des Kreuzes benötigt wird, wird verringert.
13, heißes gepresstes Kreuz hat breite Anpassungsfähigkeit zu den Materialien, die für kohlenstoffarmen Stahl-, legiertenstahl und Edelstahl passend ist; besonders für und starkes Rohrwandkreuz mit großem Durchmeser, wird dieser Formungsprozeß normalerweise angenommen.
14, Kolbenschweißenskreuz ist ein Fitting, das vom Stahl indem das heiße Drücken oder das Schmieden hergestellt wird. Seine Verbindungsform ist direkt Kolbenschweißen das Quer- und Stahlrohr.
15, die Hauptherstellungsstandards des Kolbenschweißenskreuzes sind im Allgemeinen GBs/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, Hektogramm/T21635, Hektogramm/T21631, SY/T0510.
1. Standards: GB12459-90, gb12401-90, ASME/ANSI b16.9, LÄRM, JIS, etc.
2. Material: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, etc.
3. Spezifikation: nahtlos von DN15 zu DN600; gesäumt von DN15 zu DN1200.
4. Oberflächenbehandlung: Sandstrahlen, Rollen, in Essig einlegend und poliert.
5. Wandstärke: 1.2mm-6mm r = 1.5D.
6. Anschlussmodus: schweißen, schnelle Versammlung, Faden, Flansch.
7. Eigenschaften und Eigenschaften: großer Temperaturdifferenzwiderstand; Normaldruck 16MPa; starke Korrosionsbeständigkeit; Präzision; Wandstärke.
Edelstahl-T-Stück Kolben-Schweißens-Kreuz des Edelstahl-FittingsLeistungsblatts
| Nenndurchmesser | Außendurchmesser | Mitte zum Ende | |||||
| D1 | D2 | ||||||
| DN | NPS | Reihe A | Reihe B | Reihe A | Reihe B | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21,3 | 18 | 21,3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21,3 | 18 | 17,3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21,3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21,3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17,3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33,7 | 32 | 21,3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42,4 | 38 | 21,3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48,3 | 45 | 42,4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48,3 | 45 | 33,7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48,3 | 45 | 26,9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48,3 | 45 | 21,3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60,3 | 57 | 60,3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60,3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60,3 | 57 | 42,4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60,3 | 57 | 33,7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60,3 | 57 | 26,9 | 25 | 64 | 44 |
Sie ist in der Erdölchemikalien-, Öl- und Erdgasleitungstechnik, in der Erdgaspipelinetechnik, in der Chemiefabrik, im Kraftwerk, in der Werft, in der Molkerei, in der Nahrung, im Bier, im Getränk, in pharmazeutischem, Kosmetik und andere industrielle Felder weit verbreitet.
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove besonders angefertigt
Unser Edelstahl-T-Stück Kolben-Schweißens-Kreuz der Edelstahl-Fittingsfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 45days für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
Ansprechpartner: Rachel Zhang
Telefon: 13679287344
