Produktdetails:
|
| Produktname:: | Edelstahlsockel-Schweißenst-stück | Spezifikationen:: | DN6~DN100 |
|---|---|---|---|
| Druck:: | 3000/6000/9000LB | Standards:: | ASME B16.11 |
| Verpacken: | Karton/Wooden-Kasten/Poly-Holz-Kasten | Farbe: | Silber |
| Hervorheben: | SS-Sockelschweißungst-stück,Sockel-Schweißungst-stück ASME B16.11 |
||
Das T-Stück wird hauptsächlich benutzt, um die Richtung der Flüssigkeit zu ändern und wird am Abzweigrohr der Hauptrohrleitung benutzt. T-Stück ist eine Art chemisches Fitting mit drei Häfen, d.h. ein Einlass und zwei Ausgänge oder zwei Einlass und ein Ausgang. Es gibt T-förmige und Y-förmige, gleiche Durchmesserdüsen und Reduziererdüsen, die für die gleichen drei oder unterschiedliche Rohrleitungskonvergenz benutzt werden. Sockelschweißenst-stück ist eine Art Rohrverbindungsanschlussmodus, dass das T-Stück in die eingebettete Wand des Rohres für das Schweißen eingefügt wird. Im Verhältnis zu Kolbenschweißen wird Sockelschweißen normalerweise für Rohre mit kleinem Durchmesser von 2" und unten benutzt.
Sockelschweißen nimmt Leistenschweißung an. Wenn hohe Anforderungen der strukturellen Stärke und hohes Durchsickernrisiko im Entwurf betrachtet werden, ist geschweißtes Gelenk des Sockels eine bessere Wahl.
Die Ermüdungsfestigkeit des geschweißten Gelenkes des Sockels ist niedriger als die des geschweißten Gelenkes des Kolbens wegen der scharfen Änderung der Leistenschweißung und -geometrie. Jedoch sind geschweißte Gelenke des Sockels anderen mechanischen Gelenken noch überlegen.
1. Sie wird verwendet, um brennbares Medium ohne Durchsickern, giftiges oder teures Medium und Dampf von 300PSI zu 600psi zu transportieren.
2. Schließen Sie nur an ASME-Rohr, mit dem gleichen Kaliber an.
3. Es kann für langfristige Operation der Rohrleitung verwendet werden und bessere Flusseigenschaften zur Verfügung stellen.
4. Sein Material ist ASTM-Material und sein Herstellungsstandard ist ASME B16.11. B16.11 umfasst Druck, Temperaturbewertungen, Maße, Toleranzen, Identifizierung und Materialbedarf. Allgemeine Materialien sind ASTM A105, A182 oder A350.
5. Es gibt drei Druckklassen für Sockel geschweißte Fitting: class3000, 6000 und 9000.
1, Edelstahlsockel-Schweißenst-stück misst nicht nur hohe Wichtigkeit zu den Entwurfsanforderungen der chemischen Zusammensetzung bei, aber misst auch hohe Wichtigkeit zu den mechanischen Leistungsanforderungen des Hauptrohres für heiße Hochdruckbiegung bei.
2, steuert es indirekt das Walzen und Rohrherstellungsprozeß, damit die Leistung des Hauptrohres verhältnismäßig ausgeglichen ist, und der Leistungsunterschied der heißen Hochdruckbiegung ist immer klein.
3, Edelstahlsockel-Schweißenst-stück ist im Bau und die Wartung der Erdölchemikalie, des Öls und des Gases, des verflüssigten Gases, des Mineraldüngers, des Kraftwerks, der Kernkraft, des Schiffbaus, der Papierherstellung, der Lebensmittelhygiene, des städtischen Baus und anderer Industrien weit verbreitet.
4, in der Industrie, der Druck dieser Art der Fitting ist höher, die 600 Kilogramm erreichen können. Im Leben ist der Druck von Wasserleitungen, im Allgemeinen 16 Kilogramm niedriger.
5, Sockelschweißen ist, das Rohr in den Ventilkörper für das Schweißen zu verlängern, größtenteils benutzt für das Schweißen des Kohlenstoffstahlrohres und des Edelstahlrohres unter 2".
6, Kolbenschweißen ist, Widerstandswärme zu benutzen, um zwei Werkstücke entlang der ganzen Stirnfläche gleichzeitig zu schweißen, die im Schweißen von Werkstücken weit verbreitet ist.

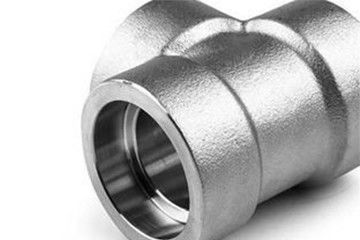

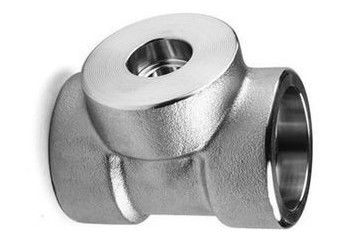

Sockel-Schweißungs-T-Stück Leistungsblatt ASME B16.11 6000LB Edelstahl-SS
| Nenndurchmesser | Tiefe des Sockels | Maß des Sockels | Wandstärke | Mitte zur Unterseite des Sockels | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | xxs 9000LB | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10,7 | 32 | 3,5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14,1 | 33 | 4,0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4,4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21,8 | 4,1 | 5,2 | 8,2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27,4 | 43 | 6,1 | 8,6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34,2 | 5,0 | 7,0 | 10,0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42,9 | 53 | 7,0 | 10,6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11,2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12,2 | 38 | 41 | 41 |
| 65 | 2.1/2 | 16 | 76,9 (73,8) | 7,7 | 12,5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89,8 | 83 | 13,8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115,5 | 9,4 | - | - | 66 | - | - |
1. Gute Korrosionsbeständigkeit: ausgezeichneter Säure- und Alkaliwiderstand, Korrosionsbeständigkeit, kein Rost, keine Abnutzung, keine Bakterien, keine elektrochemische Abnutzung.
2. Hohe Schlagzähigkeit: der einzigartigen Schlagfestigkeitsfunktion wird erheblich verglichen mit anderen festen Wandrohren verbessert.
3. Gute Wärmedämmung: niedrige Wärmeleitfähigkeit, gute Wärmedämmung.
4. Lange Nutzungsdauer: UV- und Strahlungsbeweis, das Produkt verblaßt nie, lange Nutzungsdauer.
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove besonders angefertigt
Unsere Sockel-Schweißungs-T-Stück Fabrik ASME B16.11 6000LB Edelstahl-SS haben hohe Fähigkeit für Produktion, ist die Lieferfrist 45days für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
