Produktdetails:
|
| Produktname: | Kolbenschweißensflansch | Standard: | GB/ANSI /JIS/LÄRM |
|---|---|---|---|
| Stärke: | 12mm-58mm | Außendurchmesser: | 14-2020mm |
| Innerer Durchmesser: | 15-2024mm | Faden: | M10-M27 |
| Hervorheben: | Kolben-Schweißens-Flansch Ods 14MM,58mm Stärke-Kolben-Schweißens-Flansch,Kolben-Schweißens-Flansch des Faden-M27 |
||

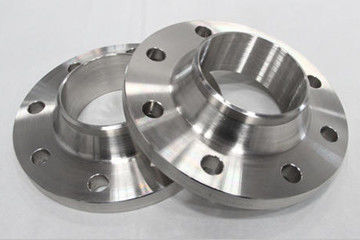

Kolbenschweißensflansch ist eine Art Fitting, die auf den Flansch mit Hals- und Rohrübergangs- und -kolbenschweißensverbindung mit Rohr sich bezieht. Sich zu verformen ist nicht einfach, gut versiegelt und weitverbreitet. Es hat entsprechende Starrheits- und Elastizitätsanforderungen und angemessenen Verringerungsübergang des Kolbenschweißens. Der Abstand zwischen der schweißenden Kreuzung und der gemeinsamen Oberfläche ist groß, und die gemeinsame Oberfläche ist von schweißender Temperaturdeformation frei.
Der Kolbenschweißensflansch nimmt eine verhältnismäßig komplexe Mundstückstruktur an, die für die Rohrleitung mit großer Schwankung des Drucks oder der Temperatur oder der hohen Temperatur, des Hochdrucks und der niedrigen Temperatur passend ist. Er wird im Allgemeinen für die Verbindung der Rohrleitung und des Ventils mit PN verwendet, der größer als 2.5MPa ist und verwendet auch für die teuren, brennbaren und explosiven Medien der Rohrleitungsbeförderung.
Flanschaußendurchmesser: 75mm-2190mm
Durchmesser des Bolzenloch-Mittelkreises: 50 Millimeter --- 2130 Millimeter
Bolzenlochdurchmesser: 11mm-30mm
Zahl von Bolzenlöchern: 4-48
Faden: m10-m27
Flanschstärke: 12mm-58mm
Rohraußendurchmesser: a (17.2-2032mm) B (14-2020mm)
Innerer Durchmesser des Flansches: a (18-2036mm) B (15-2024mm)
Theoretisches Gewicht des Flansches: 0.36kg-234.6kg (DN 1800)
1. Schmieden des Kohlenstoffstahls und des Austenitedelstahls mit Nenndruck PN von 0.25mp-1.0mpa für Kolbenschweißensflansch. Schmieden des Grades I werden erlaubt.
2. Zusätzlich zu den folgenden Bestimmungen erfüllen Schmieden mit Nenndruck PN von 1.6mpa-6.3mpa die Bedingungen von Grad II oder oben.
3. Wenn eine der folgenden Bedingungen getroffen wird, trifft sie die Anforderungen von III und die Schmieden:
(1) Flanschschmieden mit Nenndruck PN-≥ 10.0MPa;
(2) ChromMolybdänstahlschmieden mit Nenndruck PN > 4.0Mpa;
(3) ferritische Stahlschmieden mit Nenndruck PN > 1.6Mpa und Betriebstemperatur ≤ - ℃ 20.
Edelstahl-Flansche stoßen schweißendes technisches Leistungsblatt des Flansches als unten:
| Kolbenschweißensflansch | |||||||||||||||||
| DN | Außendurchmesser des Stahlrohres | Verbindungsgröße | Flanschstärke | Innendurchmesser des Flansches B1 |
Sockel | Flanschhals | Höhe | Theoretisches Gewicht | |||||||||
| Flanschaußendurchmesser | Durchmesser des Bolzenloch-Mittelkreises | Bolzenlochdurchmesser | Zahl von Bolzenlöchern | Faden | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove fertigte besonders an.
Unsere flache Stahlfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 30 Tage für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
