Produktdetails:
|
| Produktname: | Kolbenschweißensflansch | Material: | Kohlenstoffstahl |
|---|---|---|---|
| Verbindung: | Schweißen | Standard: | GB/ANSI /JIS/LÄRM |
| Verpackung: | Standardverpackung | Verwendung: | Übermitteln Sie Wasser-Gasöl |
| Hervorheben: | Schweißens-Flansch des Kolben-2.5MPa,Schweißens-Flansch des Kolben-DN65,Rohrleitungs-Kolben-Schweißens-Flansch |
||

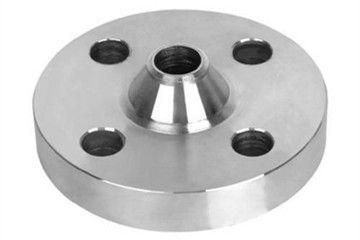

Kolbenschweißensflansch, alias hoher Halsflansch, ist eine Art Fitting, das auf den Flansch mit Hals- und Rohrübergangs- und -kolbenschweißenverbindung mit Rohr sich bezieht. Kolbenschweißensflansch ist nicht einfach sich zu verformen, gut versiegelt, und weitverbreitet. Es ist für Rohrleitung mit großer Schwankung des Drucks oder der Temperatur oder der hohen Temperatur, des Hochdrucks und der niedrigen Temperatur passend. Der Preis ist verhältnismäßig billig, und der Nenndruck ist nicht mehr als 2.5MPa; Er wird auch für die teuren, brennbaren und explosiven Medien Transportierens verwendet. Der Nenndruck ist über pn16mpa.
Standard: GB/ANSI /JIS/LÄRM
Verbindung: Schweißen
Verwendung: Übermitteln Sie Wasser-Gasöl
Installationsreihenfolge des Kolbenschweißensflansches:
1. Zuerst vor der Verbindung des Kolbenschweißensflansches, sollten die internen und externen Seiten der verbundenen Edelstahlfitting heraus sortiert werden.
2. Die Flanschplatten mit Nutring sind beziehungsweise auf die angeschlossen zu werden installiert Rohre.
3. O-förmiger Gummidichtungsring des Einsatzes und EdelstahlDichtungsring installiert auf beide Seiten in die Flanschplatte mit Nutring. Der innere Durchmesser des Dichtungsringes ist der selbe wie der des Rohres.
4. Schließen Sie dann die Flanschlöcher mit Bolzen, an und ziehen Sie den Verschluss symmetrisch fest.
5. Wenn man den Kolbenschweißensflansch festzieht, sollte Aufmerksamkeit gezahlt werden, um die Dichtung jeder gemeinsamen Reichweite die erforderliche Spezifikation zu machen.
Kohlenstoffstahl-Flansche stoßen schweißendes technisches Leistungsblatt des Flansches als unten:
| Nenndurchmesser | 16kg=l. 6MPa | ||||
| Außendurchmesser | Bolzenlochabstand | Bolzendurchmesser | Bolzenlochzahl | Flanschstärke | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove fertigte besonders an.
Unsere flache Stahlfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 35 Tage für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
