Produktdetails:
|
| Material: | Kohlenstoffstahl | Verbindung: | Schweißen |
|---|---|---|---|
| Größe: | 1/2“ - 72', 1/2“ - 4 8" | Anwendung: | Schließen Sie Rohre an |
| Standard: | LÄRM, JIS, ANSI, ASME, GB | Stärke: | 2mm-50mm |
| Hervorheben: | Geschlechtskrankheits-Schweißen 90 Grad-Ellbogen,Kohlenstoffstahl-90 Grad-Ellbogen-Rohr,ASME 90 Grad-Winkelverschraubung |
||

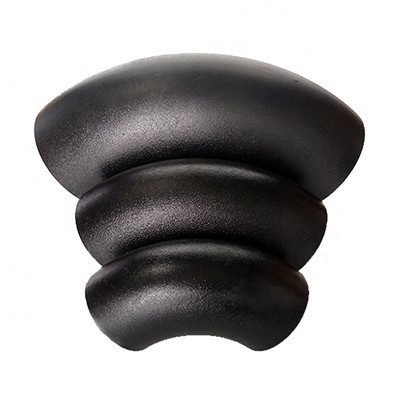

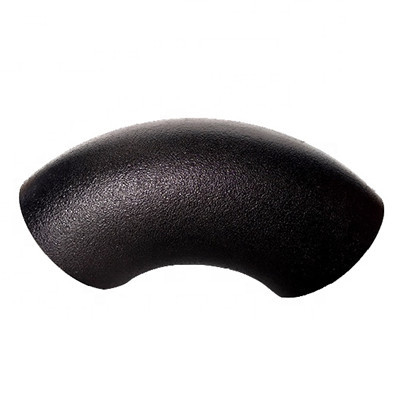

Kohlenstoffstahlellbogen ist ein Fitting, das zwei Rohre mit verschiedenen Rohrdurchmessern für die Steuerung anschließt. Das Produktionsverfahren ist, einen Standardellbogenfreien raum in einen V-förmigen Ellbogen zu schneiden, und Druck dann anzuwenden. Mit der Energie der herkömmlichen oder speziellen stempelnden Ausrüstung, wird der Ellbogenfreie raum direkt Deformationskraft unterworfen und verformt im Würfel, um einen Ellbogen mit bestimmter Form, Größe und Leistung zu erhalten.
Größe: 1/2“ - 24", DN15-DN600
Standard: ASME, ANSI B16.9
Art: 30,45,60,90,180 Grad
Material: ASTM A234WPB, A234WPC
Stärke: GESCHLECHTSKRANKHEIT SCH40, XS, SCH80, XXS
ASME B16.9 A234 SCH 40 Kohlenstoffstahl-Ellbogens Geschlechtskrankheit 90 des Grad-1.5D technisches Leistungsblatt als unten:
| Nenndurchmesser | Außendurchmesser | Maß von Mitte zu Stirnfläche | Mitte, zum des Maßes zu zentrieren | Zurück zu Endenmaß | |||||
| 45° | 90° | 180° | 180° | ||||||
| Reihe A | Reihe B | Kurzer Radius | Langer Radius | Kurzer Radius | Langer Radius | Kurzer Radius | Langer Radius | Kurzer Radius | |
| 15 | 21,3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 26,9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
| 25 | 33,7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 42,4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 48,3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
| 50 | 60,3 | 57 | 32 | 76 | 51 | 152 | 112 | 106 | 100 |
| 65 | 76,1 | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
| 80 | 88,9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
| 100 | 114,3 | 108 | 63 | 152 | 112 | 305 | 203 | 210 | 197 |
| 125 | 139,7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
Kohlenstoffstahlellbogen ist ein Metallfitting, das die Richtung der Rohrleitung auf Kohlenstoffstahlrohrleitung ändert. Entsprechend dem Winkel gibt es drei allgemein verwendete Ellbögen: 45 ° und 90 ° 180 ° und andere anormale Winkelellbögen wie ° 60 sind auch entsprechend dem Bedarf des Projektes eingeschlossen. Die Methoden der Verbindung mit der Rohrleitung umfassen: direktes Schweißen, Flanschverbindung, Heißschmelzverbindung, Verbindung der elektrischen Fusion, verlegte Verbindung, Sockelverbindung, etc. entsprechend dem Produktionsverfahren, kann sie in unterteilt werden: schweißender Ellbogen, Ellbogen, Stoßellbogen, Castingellbogen, etc. stempelnd.
Kohlenstoffstahlellbogen ist in der chemischen Industrie, Bau, Wasserversorgung, Entwässerung, Erdöl, Licht und Leichtindustrie, Abkühlung, Hygiene, Klempnerarbeit, Feuerschutz, elektrischer Strom, Aerospace, Schiffbau und andere grundlegende Projekte weitverbreitet.
