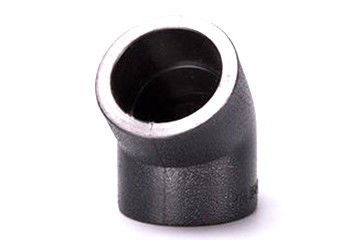

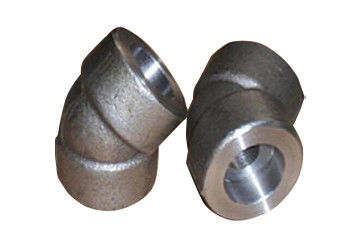

Produktdetails:
|
| Produktname:: | Kohlenstoffstahl-Sockelschweißensellbogen | Größe:: | Größengleich |
|---|---|---|---|
| Standard:: | GB/ANSI /JIS/LÄRM | Material:: | Kohlenstoffstahl |
| Technologie:: | Heißer Stoß und Stempeln | Oberflächenbehandlung:: | Rostfeste Farbe |
| Hervorheben: | Rohrbogen des Cs 45,JIS 45-Grad-Stahlellbogen |
||
In einem friedlichen System ist ein Ellbogen eine Installation, die die Richtung eines Rohrlaufs ändert. Entsprechend dem Winkel gibt es drei Arten von allgemein verwendetstem: 45 ° und 90 ° 180 °. Darüber hinaus entsprechend dem Bedarf der Technikstraße, gibt es andere anormale Winkelellbögen wie ° 60. Entsprechend dem Material gibt es Roheisen, Edelstahl-, legiertenstahl, formbares Roheisen, Kohlenstoffstahl, Nichteisenmetalle und Plastik. Entsprechend dem Produktionsverfahren schweißen stempeln Ellbogen und Ellbogen und drücken Ellbogen, werfenden Ellbogen, etc.
Die Nebenanschlüsse von zwei Düsen 45-Grad-Ellbogen schneiden in einen spitzen Winkel, während der 90-Grad-Ellbogen weiß, dass die Nebenanschlüsse von zwei Düsen vertikal sind. Ein stumpfer Winkel wird nach Verbindungsrohren auf beiden Seiten von einem 45-Grad-Ellbogen gebildet, während ein rechtwinkliges nach Verbindungsrohren auf beiden Seiten von einem 90-Grad-Ellbogen gebildet wird. Er wird nicht zwei 45-Grad-Ellbögen in die 90-Grad-Ellbögen für Gebrauch schweißen gelassen. Ellbögen sind das Sammelgebiet des Druckes auf Rohren, und die meisten des Druckes der Expansion und der abkühlenden Deformation werden an den Ellbögen freigegeben. Schweißung selbst ist ein schwaches Glied, Ermüdungsdeformation verursacht knackenden Schaden.
Standard: ANSI/ASME B16.11, GB/T14383-2008
Material: Kohlenstoffstahl Q235A
Größenstrecke: DN15-700
Druckstrecke: 3000 lbs, 6000 lbs, 9000 lbs
Oberflächenbehandlung: Antiöl; Antimalerei
| DN | Außendurchmesser | Mitte, zum von Maßen zu beenden | |
| Eine Reihe | B-Reihe | Langer Radius | |
| 15 | 21,3 | 18 | 16 |
| 20 | 26,9 | 25 | 16 |
| 25 | 33,7 | 32 | 16 |
| 32 | 42,4 | 3S | 20 |
| 40 | 48,3 | 45 | 24 |
| 50 | 60,3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88,9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219,1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406,4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, Materialauswahl und Stanzen, ausgewählte passende Stahlplatte, Schnitt und markieren den Ofen, die Bearbeitungsnummer, die Fittingsspezifikation, den Projektnamen und die Anzahl von Rohstoffen offenbar.
2, der Ellbogen wird gedrückt und geschweißt, um sich zu bilden, und der Umfangsdruck wird ausgeglichen während des drückenden Prozesses gehalten.
3, Wärmebehandlung: entsprechend dem Wärmebehandlungsprozeß. Oberflächenbehandlung: nach Wärmebehandlung wird die Oberflächenoxidhaut von Fitting durch das Versanden der Maschine, um sie metallischen Glanz zeigen zu lassen entfernt.
4, zerstörungsfreie Prüfung des Ellbogens: allgemein verwendetes Magnetteilchen, mit Ultraschall, Durchdringen und radiografische Prüfverfahren, zum von Oberflächenfehlern zu ermitteln.
5, Endenmaschinelle bearbeitung: Bearbeitungsnut der mechanischen Stirnfläche entsprechend Entwurfsbestätigungszeichnung.
6, Auftrittinspektion: der Ellbogen ist von den Sprüngen und von anderen Phänomenen frei, und die Oberfläche ist von den harten Stellen frei.
7, die inneren und Außenseiten von Ellbögen sind ohne Schaden der Stärke- und Auftrittdefekte glatt. Keine Schweißensreparatur wird jeden möglichen Defekt auf dem Ellbogenkörper zugelassen.
8, Maßinspektion: Kalibermaß; Mittelhöhenmessung; Wandstärkemaß; Rundungsmaß; Härtemessung; Nutmaß; horizontales Abweichungsmaß; schiefes Abweichungsmaß.
9, In Essig einlegen, Passivierung und Markierung.
1, Sockelellbogen wird in 45 ° Sockelellbogen und 90 ° Sockelellbogen entsprechend der Form unterteilt.
2, entsprechend den allgemeinen Standards, die Spezifikationen des Sockelellbogens sind dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80 und DN100.
3, die allgemein verwendete Auftragsspezifikation ist dn15-dn50. Sie wird in 3000lb, 6000lb, 9000lb oder sch80, sch160 und XXS entsprechend dem Druckniveau unterteilt.
4, Kohlenstoffstahl-Sockelschweißensellbogen schließt hauptsächlich die heiße Stoßformung mit ein, die Prozess sind und das Stempeln, Prozess bildend.
5, ist er auf die petrochemische Macht, Aerospace, Militärindustrie, Feuerschutz, Metallurgie, Schiffbau, Gas, Kernkraft, Umweltschutz und andere die Abteilungen und Felder hauptsächlich anwendbar, die Hochdruck- und genaue Größe erfordern.
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove besonders angefertigt
Unsere Fabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 45days für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
