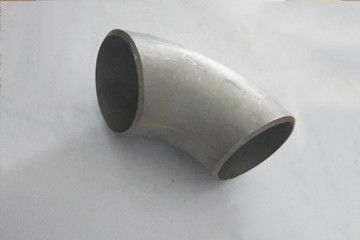

Produktdetails:
|
| Produkt-Name: | Geschweißter Ellbogen | Material: | Kohlenstoffstahl |
|---|---|---|---|
| Größe: | 1/2“ - 72', 1/2“ - 4 8" | Verbindung: | Schweißen |
| Anwendung: | Schließen Sie Rohre an | Standard: | LÄRM, JIS, ANSI, ASME, GB |
| Hervorheben: | LÄRM Buttweld Ellbogen,Rohr-Kohlenstoffstahl-Buttweld Installationen,DN50 Kohlenstoffstahl-Buttweld Installationen |
||
Nach der Verarbeitung schweißender Ellbogen soll in heißen Zustand geformt werden. Weil einige Ellbögen verdreht werden, wenn sie nicht richtig behandelt werden, das nicht erlaubt wird. Darüber hinaus nach dem Druck des Kopfes, ist der Außendurchmesser der Vorderseite im Allgemeinen groß, die durch die Formung geformt werden muss sterben.
Die schweißende Ellbogenformung sterben ist wirklich eine Presse, sollte es einen Satz des Würfels, zwei Halbrunde, eins und eins oben geben unten. Der Außendurchmesser, nach der Formung, erfüllt die Größenbedingungen des Endprodukts. Die Wandstärke wird entsprechend der materiellen Wandstärke gesteuert. Die Wanddickentoleranz des Ellbogens und des Rohres ist die selbe, die ± 12,5% ist. Bei dem Druck sollte die Wandstärke nicht unter normalen Umständen ändern, aber, wenn die Wand verringertes Gründe bearbeiten soll, sollte etwas Zulage der Wandstärke hinzugefügt werden, wenn sie im Allgemeinen anhebt. Zum Beispiel wenn der Ellbogen 8.18mm in der Wandstärke ist, wird das Rohr von ungefähr 8.5mm im Allgemeinen angehoben, um über der Toleranz zu verhindern wegen der lokalen Stärkereduzierung während des Drucks.
Kohlenstoffstahl-Rohranschlüsse schweißten technisches Leistungsblatt des Ellbogens als unten:
| DN | Außendurchmesser | Mitte, zum von Maßen zu beenden | |
| Eine Reihe | B-Reihe | Langer Radius | |
| 15 | 21,3 | 18 | 16 |
| 20 | 26,9 | 25 | 16 |
| 25 | 33,7 | 32 | 16 |
| 32 | 42,4 | 3S | 20 |
| 40 | 48,3 | 45 | 24 |
| 50 | 60,3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88,9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219,1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406,4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Größe: 1/2“ - 72', 1/2“ - 4 8"
Standard: LÄRM, JIS, ANSI, ASME, GB
Anwendung: Schließen Sie Rohre an
Geschweißter Ellbogen, nach der Formung, der Außendurchmesser und die Wandstärke des Ellbogens, erfüllen die Bedingungen. Als nächstes wird die Veredlung durchgeführt. Nach dem Schusshämmern wird die Oxidskala auf der inneren und Außenseite des Ellbogens entfernt, und die zwei Enden werden abgeschrägt, um zu schweißen zu erleichtern. Nach Inspektion Beschriftungs-, Malerei-, Verpacken- und anderesprozesse, kann er die Fabrik verlassen.
a. Plastiktaschenpaket c.Pallet D. des blasentaschen-Pakets b.Wove fertigte besonders an.
Unsere flache Stahlfabrik haben hohe Fähigkeit für Produktion, ist die Lieferfrist 25 Tage für kleine Menge, oder, wenn Sie Eile für das sind, können wir Ihr Versanddatum vereinbaren und sich treffen.
